Hva er anti-øylanding?

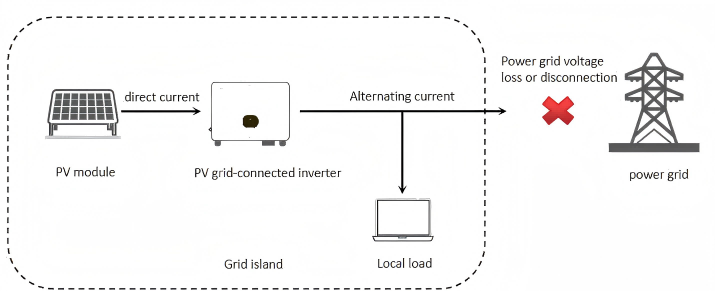

Anti-øydrift er en kritisk sikkerhetsfunksjon i netttilkoblede solcelleanlegg som forhindrer at systemet fortsetter å levere strøm til en lokal nettdel når hovednettet svikter eller er frakoblet. "øy" refererer til en isolert del av strømnettet som forblir forsynt med strøm fra solsystemet, noe som utgjør en alvorlig risiko:

1. Sikkerhetsfare – Arbeidere som reparerer strømnettet kan få elektrisk støt hvis solcelleanlegget fortsetter å forsyne strøm.

2. Utstyrsskade – Spennings- og frekvenssvingninger i et isolert system kan skade tilkoblede laster eller omformere.

3. Problemer med nettgjenoppretting – Ukontrollert kraftproduksjon kan forstyrre tilbakekoblingen til nettet.

Hvordan forhindrer solcellepaneler øydrift?

Siden solcellepaneler Selv om de ikke kan forhindre øydrift, implementerer omformere og beskyttelsesenheter tiltak mot øydrift. De viktigste metodene inkluderer:

1. Passiv anti-øylanding

Oppdager unormale nettforhold uten å injisere forstyrrelser:

Under-/overspenningsbeskyttelse (UV/OV) og under-/overfrekvensbeskyttelse (UF/OF)

Hvis nettet svikter, overvåker omformeren spenningsavvik (±10 %) og frekvensavvik (±0,5 Hz) og slår seg av hvis terskler overskrides.

Fasehoppdeteksjon

Et plutselig faseskift i omformerens utgang indikerer nettbrudd, noe som utløser avstengning.

2. Aktiv anti-øylanding

Omformeren forstyrrer aktivt nettet for å oppdage øydrift:

Aktiv frekvensdrift (AFD)

Omformeren endrer utgangsfrekvensen litt. Hvis nettet er til stede, stabiliserer den frekvensen; hvis nettet er frakoblet, driver frekvensen inntil omformeren slår av.

Impedansmåling

Omformeren overvåker endringer i nettimpedansen – hvis nettet kobles fra, øker impedansen betydelig, noe som utløser beskyttelsen.

3. Kommunikasjonsbasert anti-øydeling

Bruker strømnettkommunikasjon (PLC) eller trådløse signaler for å opprettholde nettsynkronisering. Hvis kommunikasjonen går tapt, slår omformeren seg av (vanlig i store PV-anlegg).

4. Maskinvarebeskyttelsesenheter

Buefeilkretsbrytere (AFCI) – Oppdager øydriftsforhold og kobler fra systemet.

Beskyttelsesreléer – Fungerer med spennings-/frekvenssensorer for å tvinge frem frakobling.
